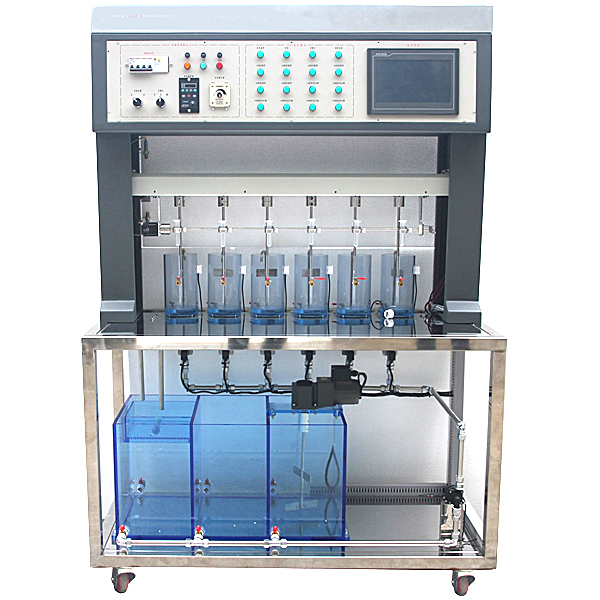

智能六联混凝试验实训台

智能六联混凝试验实训台,数据采集除尘器实训台

一、产品概述
本装置是一套综合性试验设备，被广泛地用于科研、教学和生产中，涵盖plc控制技术、触摸屏操作技术、六联混凝试验技术、自动控制技术、液位监测技术、水样培养技术、废水处理回收技术、节能环保技术、反清洗技术、测温技术、软件分析技术等，学生通过试验装置进行混凝试验，选择出**的混凝剂种类，确定**投加量，通过PLC控制程序的选择或修改确定**搅拌速度和时间，可满足《水污染控制工程》、《环境工程》、《给水工程水处理实验技术》、《工业用水处理工程》以及《实用废水处理技术》等课程的实训教学，也可满足相关技能比赛的训练使用。
二、系统特点
1.框架采用38×38mm不锈钢方管材料制作，厚度1.5mm；水箱采用浅蓝色透明有机玻璃制成；进出水管道采用不锈钢复合管硬管及硅胶管软管，连接方便。
2.安全性强：配有单独的电源控制柜，装有漏电保护器和接地标示，确保设备的安全性。
3.整体性强：装置所有器件合理的分布固定在不锈钢钢架上，对象和控制系统一体化设计，操作方便。
4.功能性强：设备采用PLC可编程控制，触摸屏操作方式，带自动进水与排水装置、循环搅拌装置，具有同/异步运行、可以编辑转速和时间并进行存储、手/自动加药、搅拌头自动升降、蜂鸣器提醒、自动测水温、自动计算G值和GT值等功能。同时还设有过滤装置，可分离絮体，废水回收利用，设有24路运行指示灯，6组液位控制器，以及平台接水系统。



智能六联混凝试验实训台,数据采集除尘器实训台

一、原理、用途及特点：

旋风除尘器系利用含尘气体的流动速度，使气流在除尘装置内沿某一定方向作连续旋转运动，粒子在随气流的旋转中获得离心力，导致粒子从气流中分离出来。旋风除尘器具有结构简单、造价低、设备维护修理方便的优点，而且可用于高温含尘烟气的净化，也可用其回收有价值的粉尘。本实验系统主要用于演示旋风除尘过程的原理。

二、主要技术参数及指标：

1、风量：300~700m3/h；

2、入口气体含尘浓度：<50g/ m3

3、除尘效率：70%~80%；

4、压力降：<2000Pa；

5、装置外形尺寸：长1800mm宽450mm高1600mm、

6、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W；安全保护：具有接地保护、漏电保护、过流保护；
7、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路；

三、主要配置：

1、旋风除尘器1套、透明有机玻璃材质、壁厚8mm、含卸除灰尘装置；

2、有机玻璃粉尘自动加料装置1套：立式加料；
3、气尘静态混合器1套：采用箱式静态混合器；
4、U形压力计1个、人工监测进出口2组、测压环2组、透明测压软管1批；
5、离心通风机1台：电源电压：220V、功率1.1Kw、转速2900r/min；
6、变频器1套：控制风机转矩调节风量大小；
