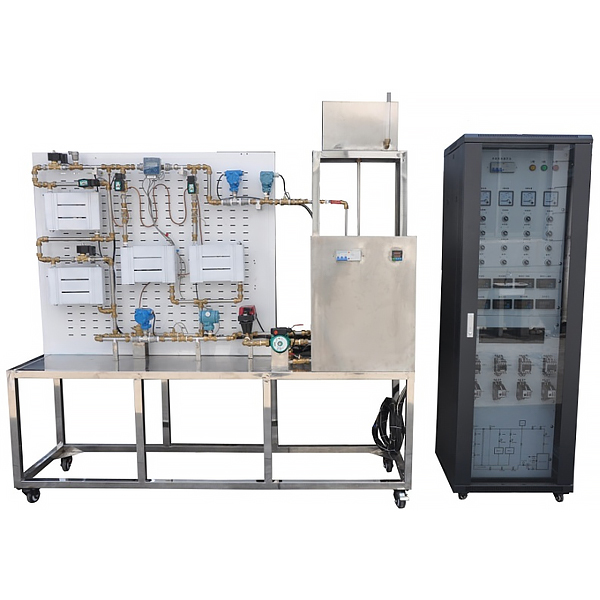

循环空调原理实验台

时间：2024-04-02人气：作者：

循环空调原理实验台,军用汽车自动空调实训装置

实验目的：
可对空气进行加热，加湿，冷却和干燥等空气调节过程的实验，空气品质处理有：表冷器，淋水式两种。
主要配置：
塑料、有机玻璃风道；孔板流量计，差压传感器，整流板，加热器，不锈钢加湿器，喷淋器，表冷器，低噪音轴流风机，温度测试系统，湿度测试系统，压缩机，冷凝器，钛包蒸发器，储液罐、铜手阀，不锈钢加湿水箱，防腐水泵，转子流量计，16路**信号输入巡检仪显示温度、湿度、风差压，电控制箱，不锈钢支架。
技术参数：
1、输入电源：三相AC380V±10% 50Hz，功率5.0KW。
2、温度：10～25℃、压力：0～15MPa、湿度：10～40RH%、流量：0～1000L/h 。
3、压缩机：制冷量 950Kcal/n，制冷剂 R12，制热量 3.0KW。
4、蒸发器换热面积：15m2，换热器换热面积：15m2。
5、蒸发器水箱：尺寸 650×400×450mm，304不锈钢材质。
6、低噪音轴流风机：流量2000m3/h，功率370W。
7、水泵参数：流量：30L/min ，扬程：20m，功率：370W。流量计范围40-400L/h。
8、温度由高精度温度传感器测量，**信号输入巡检仪配合高精度数字显示表，显示温度、阻力、流速、功率等实验全部测量参数，手动风门调节风量。

循环空调原理实验台,军用汽车自动空调实训装置

一、产品简介
该设备采用大众宝来汽车半自动空调系统为基础，充分展示汽车半自动空调系统组成结构和工作过程。
适用于各类学校对汽车半自动空调系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车半自动空调系统，充分展示汽车半自动空调系统的组成结构和工作过程。
2.由三相电机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实演示汽车自动空调系统的工作过程以及工作原理。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的**铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有永不褪色的彩色电路图与工作原理图；学员可直观对照电路图和实物，认识和分析汽车自动空调系统的工作原理。
4.实训台面板上安装有检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.实训台面板上安装有压力表、温度表、可实时显示空调管路压力、进出风口温度的参数变化。
6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
7.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
8.实训台底座采用钢结构焊接，正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
