吸收与解吸单元实验台

时间：2024-04-17人气：作者：

吸收与解吸单元实验台,物联网应用综合实验装置

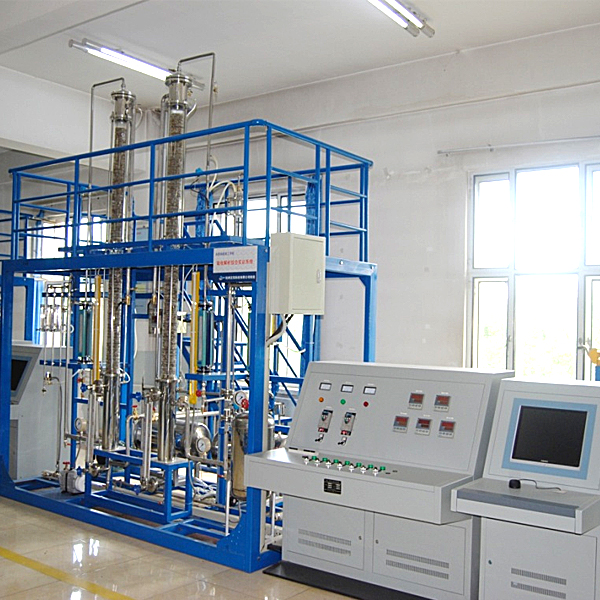

一、实训装置组成及特点
1、装置运行介质为CO2-水体系。
2、设备框架：长×宽×高3700×2000×3700mm整机采用钢质安装框架（两层设计，一层平面方便操作、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板），防锈红丹底漆，喷烤漆处理。
3、吸收塔体：主体进口硬质玻璃φ120×10－2000 mm；上出口段，不锈钢φ120×300 mm；下部入口段，不锈钢φ200×500 mm；填料为φ100高效规整填料，带工业积液环及液体分布器。解吸塔体：主体进口硬质玻璃φ120×10－2000 mm；上出口段进口有机玻璃φ120×500 mm；下部入口段不锈钢φ200×500 mm；填料为填料为φ100高效规整填料，带工业积液环及液体分布器。CO2钢瓶。
4、机械设备配置：吸收解析塔体、空气缓冲罐、吸收液存储罐、解析液存储罐，附属管道及阀门。
5、动力输送设备：高效低噪漩涡风机、不锈钢离心泵、电磁空气泵。
6、检测配置：吸收液流量控制，解析液流量控制，吸收/解析风机空气流量检测控制；CO2流量检测，吸收及检测温度检测。流量检测：自动检测及就地检测冗余设置。
7、就地智能仪表电器控制台：钢制喷塑内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，线槽等。装置可由现场工控操作台通过带RS485通讯总线的智能仪表＋工控组态软件的方式就地进行独立测控，完成各实训项目，同时留有DCS信号接口，也可通过连接DCS控制系统进行控制。
8、分析仪器：CO2在线浓度分析仪（自备）

吸收与解吸单元实验台,物联网应用综合实验装置

物联网实训台集无线ZigBee、Bluetooth、Wifi、RFID等通信技术于一体，采用强大的Cortex-A9（搭配Android4.4.2操作系统）嵌入式处理器作为智能终端，配合多种传感器模块，提供丰富的实验例程，便于物联网无线网络、传感器网络、RFID技术、嵌入式系统、等多种物联网课程等的学习。
实训平台包括7个部分，分别为安防/门禁实训区、家居电源实训区、智能交通实训区、智能商场货柜实训区、智能农业实训区、嵌入式网关实训区、综合扩展实训区。采用Cortex-A9、Cortex M3、8051等控制器，配备高精度温湿度、光照、可燃气体、雨滴、人体感应、振动、高频读写器、超高频读写器等传感器模块，通过标准接口与通信节点建立连接，实现传感器数据的快速采集和通信，加深学生对物联网各个行业（农业、家居、货柜、交通）系统的了解，熟悉物联网发展的****，满足物联网实验室基础教学课程支撑。
实训台采用金属结构，工业级传感执行器直接面向实际应用，注重于实践动手能力的培养。
一、功能布局
实训平台包括7个部分，分别为安防/门禁实训区、家居电源实训区、智能交通实训区、智能商场货柜实训区、智能农业实训区、嵌入式网关实训区、综合扩展实训区；加深学生对智能家居、智慧农业、仓储管理、智能交通等各个行业的认识，熟悉物联网的****，满足物联网实验室基础教学及实训课程支撑。
传输协议
支持多种无线传输方式(Zigbee、433、Bluetooth 4.0、WiFi和IPV6),Cortex-M3数据采集/控制点，搭配灵活方便。
