流体输送单元操作实验装置

时间：2024-04-17人气：作者：

流体输送单元操作实验装置,轮机空调实验台

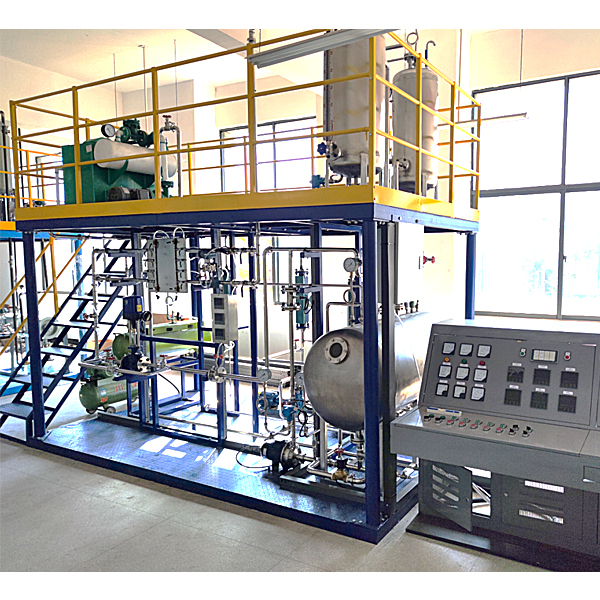

一、流体输送单元操作实训装置系统的组成及特点
1、框架\楼梯\护栏：框架长×宽×高：约3500×2000×3500mm。设备总安装尺寸：4200×2000×3500mm。整机采用钢质安装框架（两层设计，一层平面方便操作、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板），防锈红丹底漆，喷烤漆处理。紧固件：与法兰，阀门，框架，楼梯，护栏，支架配合。
2、流体输送单元操作实训装置培训单元｛液体输送岗位（压力输送，双离心泵串/并联及互锁联动、旋涡泵、输送）；真空泵输送岗位；阻力测定岗位；离心泵特性及管路特性测定岗位；压缩气/液混合输送岗位；过程控制液位、流量、压力控制岗位｝。
3、机械设备配置：低位水槽储罐、压缩空气缓冲罐、高位水槽储罐，真空缓冲罐，附属管道及阀门。
4、动力输送设备：不锈钢离心泵，容积式输送旋涡泵，真空水力喷射机组，空气输送压缩机。
5、检测配置：离心泵输送流量检测控制，真空输送流量检测控制；容积式输送旋涡流量检测，压力输送流量检测，离心泵输送液体温度检测，离心泵输送泵前负压、泵出口压力检测，阻力（光滑、粗糙管、局部阻力）压损检测。流量检测仪表包含：涡轮流量计、孔板流量计、玻璃转子流量计，高压玻璃转子流量计。离心泵输送的压力及流量自动检测及就地检测冗余设置。
6、就地智能仪表电器控制台：约1650X700X1400钢质喷塑琴式结构就地仪表电器操作台(含带RS485通讯接口就地控制智能仪表、嵌入式微机位及开关位，并内含DCS接入口)。内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。装置可由现场工控操作台通过带RS485通讯总线的智能仪表＋工控组态软件的方式就地进行独立测控，完成各实训项目。系统也可采用DCS控制系统。

流体输送单元操作实验装置,轮机空调实验台

一、产品概述：
船舶空调实训考核装置是根据《中华人民共和国教育行业标准（制冷和空调运用与维修专业仪器设备配备标准）》，教育部“振兴21世纪职业教育课程改革和教材建设规划”的教学要求，结合生产实际和职业岗位的技能要求，按照职业及本科院校的教学、实训、实验要求研制和开发的产品。该装置适合高等职业院校、中等职业学校及本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化及机电一体化》、《空气调节技术与运用》等课程的教学与实训。该装置也适合制冷及相关专业的中级、**工和技师的鉴定考核及中央空调课题的设计、开发。
二、特点
1、全实物化实训教学本装置是将船舶空调微型化，同时保证整个中央空调系统的完整性和合理性，整套实训设备可演示夏季制冷循环，冬季制热循环，在蒸发器、冷凝器、冷却塔、模拟锅炉配置了温度测量点，便于学生观察、了解各种参数的变化情况和系统的工作状况。并增加了一些辅助配置，让学生全面地掌握中央空调技能知识　
2、该船舶空调实训装置具有电力拖动控制、自动控制 .和手动控制方式，配温度传感器及采集仪表.
3、直观性强：船舶空调装置采用敞开式设计，控制电路及制冷管路系统直接展现出来，器件贴有名称标识，学生可直观认识各种器件。
4、实训性强：可进行实际电路控制电器工业自动化实训制冷系统及系统的全流程工作实训。
