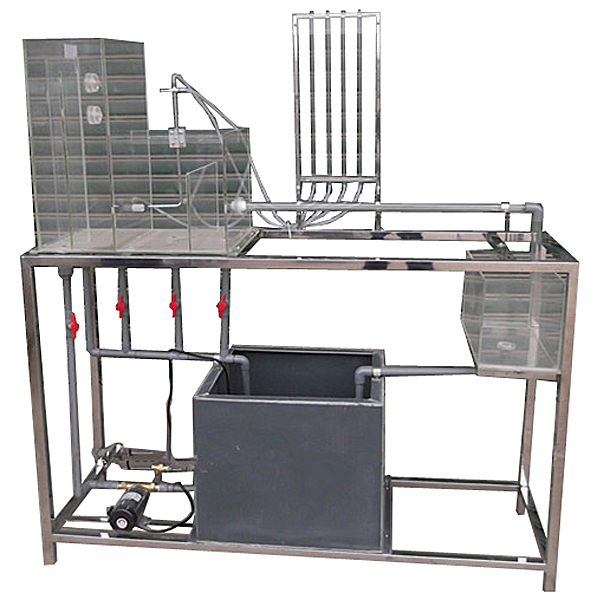

毕托管流速测量实验装置

时间：2024-04-18人气：作者：

毕托管流速测量实验装置,驱动传递实验装置

技术参数：
1、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。
2、采用低噪声静音环保型水泵，**扬程：10m，额定流量：12L/min，功率：90W。
3、实验水箱容积30L透明有机玻璃材质，带有稳压溢流口，恒压供水箱设有水位调节机构，以改变实验流速的大小；可测量毕托管压差值和淹没孔口上下游压差值。
4、计量水箱：容积10L透明有机玻璃制作，带计量刻度。
5、蓄水箱，500×400×400mm，材质PVC板。
6、测压计由4根直径φ8mm的有机玻璃管固定在测压架上，测压架上粘有标尺方便读数，压差计内的指示液为水，无毒、操作安全。
7、实验流量：0～200ml/s ，毕托管适用范围20～200cm/s，实验流速范围100～200cm/s。
8、实验所用的流体-水为全循环使用设计，充分节约水资源。
9、框架及台面均为304不锈钢材质，结构紧凑，外形美观，操作方便。
10、外形尺寸：1500×500×1550mm（长×宽×高），可移动式设计，带脚轮及禁锢脚。
11、建筑大楼与智能楼宇电气安装虚拟仿真软件

毕托管流速测量实验装置,驱动传递实验装置

一、产品简介

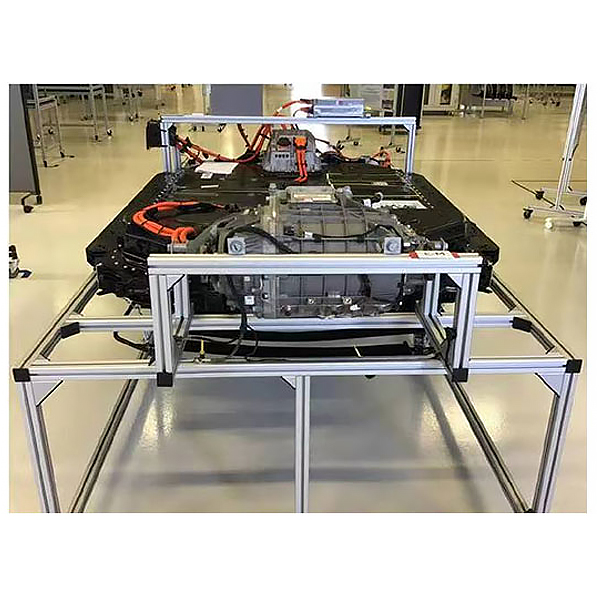

采用比亚迪E5电驱动系统构建而成，包括驱动电机、变速箱、p档电机、车速传感器、差速器、水温传感器等，配有经喷涂油墨、装配具有保护功能的检测端子，可测量电压，电阻，波形等信号。适用于中高职院校、技工院校、新能源培训机构对于比亚迪e5电驱动系统的教学培训。
二、功能特点
1.学习了解比亚迪e5动力总成的结构及工作原理。
2.实训台可模拟比亚迪e5永磁同步电机加速，减速，制动，倒车等工况，观察对应工况下电机的工作状态。
3.直接观察永磁同步电机冷却水温传感器，差速器轮速传感器。
4.直接观察P档电机结构原理、工作过程。
5.在面板上可测量永磁同步电机工作输出的三相正弦波形，可测量旋变传感器电信号。
6.面板上可测量轮速传感器，水温传感器阻值，学习各传感器的分类，元件特点，工作原理。
7.学习汽车差速器的工作原理，认识汽车差速器结构，掌握其工作原理。
8.可以参照原厂维修手册或电路图对动力总成进行电路分析。
9.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
