太阳能光热转换系统实训装置

时间：2024-01-03人气：作者：

太阳能光热转换系统实训装置,智能滾动轴承实训装置

一、系统组成

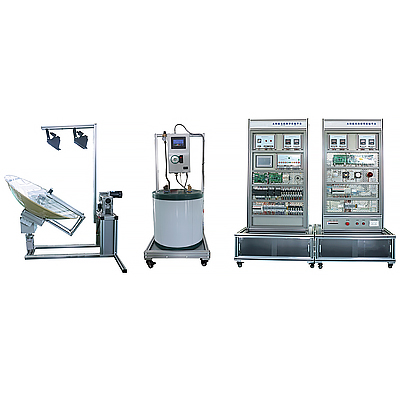

本平台包括光伏单元、水循环控制系统、实训系统等三个部分。光伏热泵系统，是一种综合利用光能的创新系统。采用网孔面板结构，模块化功能设计，其具备同时产生电能和热能的能力，电能输出至实训控制系统，热能输出至储热水箱，热能输出的过程中，循环介质密封在循环管路中，通过水箱内的换热器与水进行换热，不污染水。系统工作过程中，触摸屏可实时读取运行参数和进行相关操作控制。
热泵循环系统的加入降低了光伏组件温度，也大大提高了光能的利用率。
二、系统参数
1）光伏组件：峰值功率(Pmax)：100 W；峰值电压(Vmp)：18.17V；开路电压(Voc)：21.6 V；峰值电流(Imp)：5.51 A；短路电流(Isc)：6.06 A，冷面：采用水循环散热，启停可控。
2）保温水箱：容积30L有盘管(水箱容量可根据系统匹配，为保证实验效果，建议选取小容量水箱)；内胆材质食品级不锈钢；2路循环进出水口，温度检测口和排气口。
3）模拟光源：500W 卤钨灯，由紫光蜗杆减速机摆动，模拟太阳升起至日落运动，运动角度110±5°
4）模拟光源拖动电机：电源AC220V±10%、50HZ；额定输出功率90W、额定转速1350rpm
5）跟踪传感器：采用四象限高精度光敏传感器，6 路模拟量输出，输出电压0-5V；跟踪传感器探头采用无色透明外壳，方便学生观察学习。
6）能跟踪系统：采用双轴二维跟踪方式，水平270±5°，俯仰75±5°，精度±0.5°；DC24V 直流同步电机驱动，额定转速10rpm；
7）光照及温湿度传感器模块：光照度0-20K(LUX)、精度1%，温度-40-80℃、精度±0.5℃，湿度0-99.9%RH、精度±3%RH，隔离RS485 信号输出
8）系统辅助电源：明纬DC24V/3A×2；明纬DC5V/2A×2

太阳能光热转换系统实训装置,智能滾动轴承实训装置

一、产品概述
本装置可测量滚动轴承工作时轴承元件上的载荷分布、应力变化规律及进行滚动轴承组合设计实验，测试在总径向载荷和轴向载荷作用下，滚动轴承径向载荷分布及变化情况，特别是轴向载荷对滚动轴承径向载荷分布的影响；并作出载荷分布曲线。使学生更好的掌握滚动轴承的工作情况及相关参数的测量方法，提高滚动轴承的设计能力。适合各大院校机械类专业《机械设计》课程的实验教学需要。
二、配置及技术性能
1. 实验台
(1)实验桌采用铁质双层亚光密纹喷塑结构，平板台面，铝质面板。设有带锁柜子，可放置配件及资料等。实验桌还设有四个带刹车万向轮，便于移动和固定。平板外形尺寸：750mm×420mm×40mm。
(2)输入电源：单相三线 AC220V±10% 50Hz
(3)电流型漏电保护，I△n ≤30mA，动作时间≤0.1s，容量10A
(4)交流减速电机调速器1个：给电机提供可调电源
(5)数据采集器 1套
2. 实验机构
(1)滚动轴承公称直径：D=50mm
(2)滚动轴承跨度：L=300mm
(3)滚动轴承：2种（圆锥滚子轴承）
(4)可移动的滚动轴承座：1对
(5)滚动轴承径向加载装置：1套（作用点位置可在0～130mm内任意调节）
