矿井供电系统模拟操作实验装置

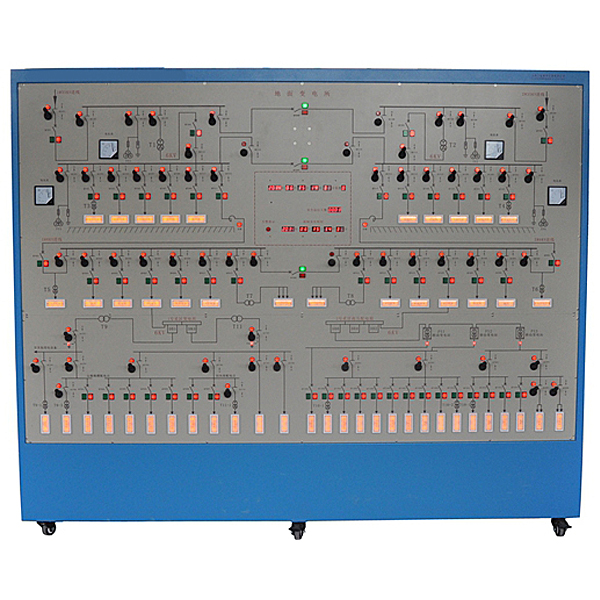

“矿井供电系统模拟操作装置”是根据典型的矿井供电系统进行设计的，包括井上供电部份、井下中央变电所部份、采区工作面供电部份、移动变电站供电部分等。通过本装置的培训，可让学员对矿井的供电系统有个全面的了解，可以完成供电系统的倒闸操作，并设有误操作报警，可作为矿井电类人员的安全培训和考核。

二、技术参数

1.输入电源：三相五线～380V±10% 50Hz

2.工作环境：环境温度-5℃～＋40℃，相对湿度＜85%(25℃)，海拔＜4000m

3.外形尺寸：2400mm×500mm×2000mm

三、装置配置

1. 装置结构

装置采用柜式结构，柜体采用双层亚光密纹喷塑结构，面板采用2mm厚铝板，面板上的文字符号采用喷塑工艺。柜体配有六个万向轮，便于移动和固定。

2. 供电系统

控制屏正面为典型矿井供电系统模拟操作屏，装置采用双电源供电，系统分为五个部分：

(1)地面35kV供电部份（双电源供电）

(2)地面6kV供电部份（副井提升机、主提升机、通风机、空压机等）

(3)井下中央变电所6kV供电部份（提升机、整流设备、水泵、低压动力照明等）

(4)采区变电所部分（煤电钻）

矿井供电系统模拟操作实验装置,电动车电源转换实验台

一、功能特点
1.该设备完整展示了新能源汽车电源变换系统，可以能搭接DC-AC、AC-DC、升压、降压等电路，展示各系统的结构和控制逻辑。
2.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照新能源汽车电源变换结构原理图和实物，认识和分析新能源汽车电源变换系统的工作原理。
3.面板上安装有点火开关、DC-AC、AC-DC、升压、降压模块等，并辅以发光二极管进行系统流向的动态指示，还设有模拟指示灯用来演示电源转换的工作状态，关键部件位置设置检测端子，可使用专用仪器测量参数。
4.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图。
5.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
