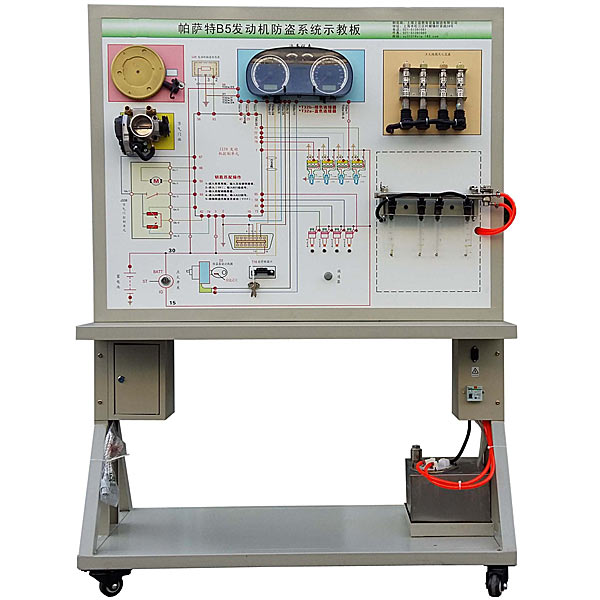

汽车发动机防盗系统实验装置

该设备采用 汽车发动机防盗系统实物为基础，充分展示发动机防盗系统的组成结构和工作过程。
适用于学校对发动机防盗系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车发动机防盗系统，充分展示汽车发动机防盗系统的组成结构。
2.可分别使用合法钥匙和非法钥匙起动设备，摇转曲轴和信号轮，合法钥匙可使发动机电控系统产生喷油器喷油、火花塞点火、油泵工作等，非法钥匙则锁住发动机电控系统，真实演示发动机防盗系统的工作过程。
3.示教板面板采用防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实物，认识和分析汽车发动机防盗系统的工作原理。
4.示教板面板上安装有检测端子，可直接在面板上检测汽车发动机防盗系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元、防盗控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。
6.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。

汽车发动机防盗系统实验装置,机构系统动力学调速实验装置

本实验台是以电动机驱动的包含带传动，曲柄滑块机构的工作机在内的机械系统用于机械原理课程中机械的稳定运转状态下机械的周期性速度波动及其调节课程中的实验装置。利用传感器、计算机等先进的实验技术手段进行实验操作,训练掌握现代化的实验测试手段和方法增强工程实践能力。
实验项目内容:
1.机械速度波动测试仿真实验:
观察机械的速度波动现象，求解系统运转的不均匀性。调节电机转速，观察不同转速下的速度波动现象,实测与仿真曲线对比。
2.机械速度波动调节实验:
改变飞轮大小，观测机械速度波动变化情况，并与理论计算结果进行比较分析。
主要技术特点:
1.曲柄滑块机构实验台采用了特制的曲轴和连杆，构思严密，设计精巧，能确保组成实验台的各个运动构件有良好的配合间隙，外形美观，操作方便，使用寿命长。
2.该实验台由机座、直流调速电动机，皮带传动装置和曲柄滑块机构等主要零部件组成。曲轴一-端装有角位移传感器，另-端装有飞轮。
3.该实验台配有大小飞轮各-件，供测试实验用，显示不同飞轮质量的调速效果。
4.主控制系统采用56通道单端输入，28通道双端输入，12位精度，1 M采集频率与计算机采用串口联机使用。
5.使用专用软件，能迅速准确处理、分析数据，测绘及打印实测曲线;不配计算机时可利用液晶屏面板窗口显示的数据，计算，分析，绘制曲线。
